Hvordan justere bladføringsrullene?


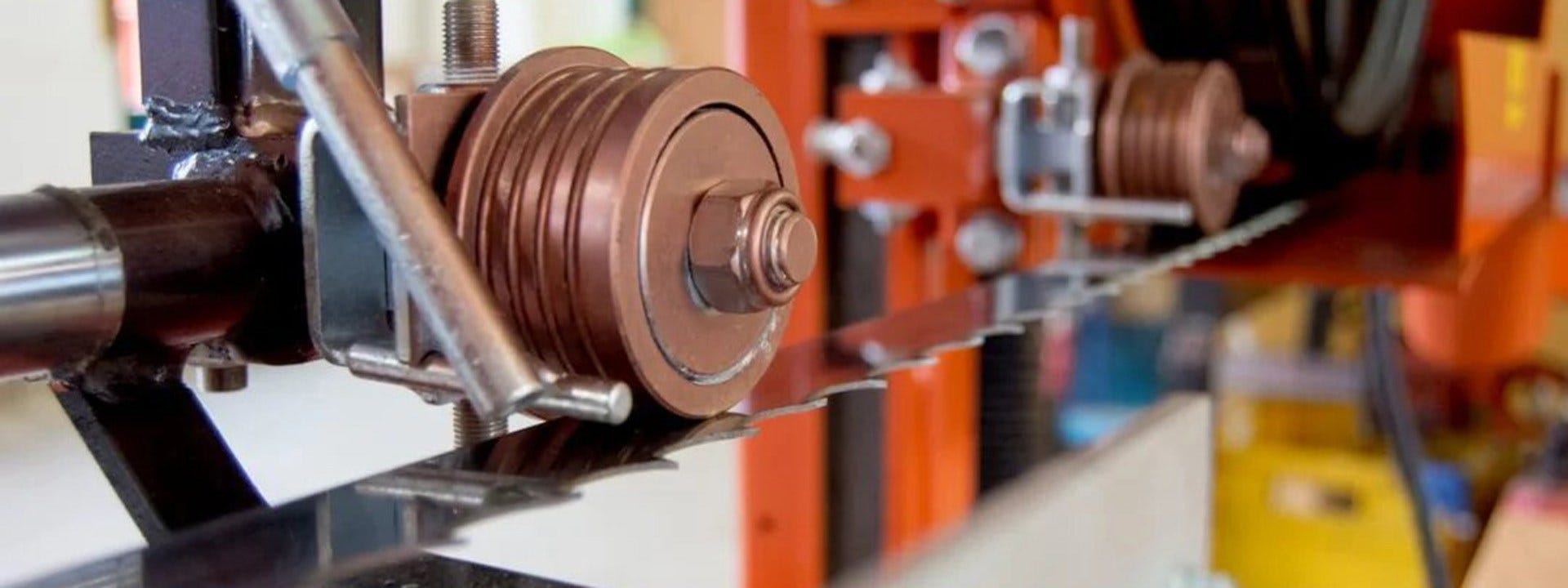

Bladføringsruller er en viktig del av saghodet. Wood-Mizer-sager er utstyrt med to bladføringsruller: én fast på drivsiden og én justerbar på den frie siden av saghodet. Ved å følge instruksjonene nedenfor kan du justere bladførerne korrekt.



For å sikre en jevn justeringsprosess, sørg for at du bruker originale Wood-Mizer reservedeler.

Husk at justering av bladføringsrullene må gjøres etter at du har justert bladets hjul.


1.
 Før justering, installer bladet og stram det med riktig spenning.

2.    Still inn riktig trykk fra rullene på bladet:

  • Bruk et målebånd til å måle avstanden mellom sagbenken og bladkanten (la oss anta at dette er 250 mm).
  • Juster posisjonen til rullene slik at de presser på bladet og reduserer avstanden mellom bladet og sagbenken med 6 mm (i dette eksempelet skal målet være 244 mm).

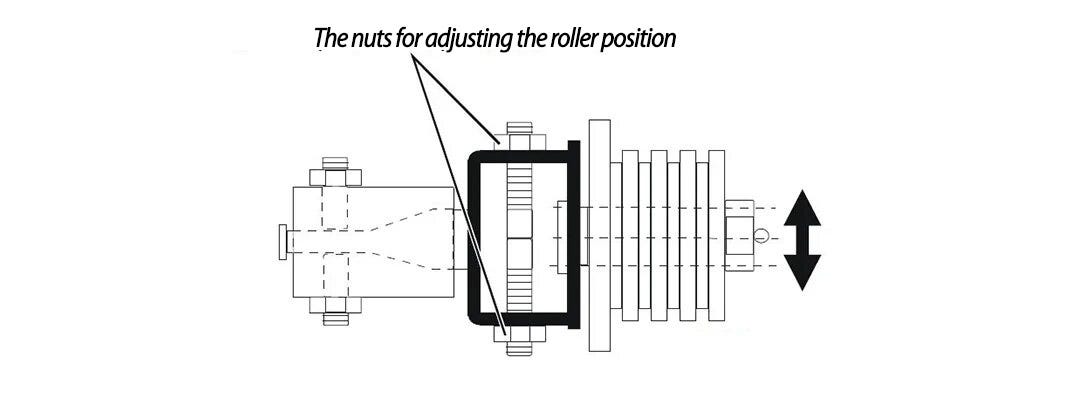

Mutterne for justering av rullens posisjon



  • Ta en ny måling for å verifisere oppnådd avbøyning av bladet i forhold til sagbenken.


3.
   Juster bladførerne i vertikalplanet, og sørg for at bladet ikke vipper opp eller ned (sjekk for bladets parallellitet):

  • Flytt bladføringsarmen bort fra maskinen. Avstanden til dens ytterste posisjon skal være 15 mm.
  • Bruk et måleverktøy kalt "trick" ved å feste det til bladet ved siden av føringsrullen. Sørg for at det ikke hviler på bladtenner eller grader, og at det passer tett mot bladet. "Trick" skal alltid plasseres mellom bladtennene.
  • Bruk et målebånd til å måle avstanden mellom sagbenken og den nedre kanten av "trick".
  • Flytt saghodet slik at verktøyets frontende er over stedet for den tidligere målingen, og gjenta prosessen.
  • Målingene må gi identiske resultater. Hvis ikke, løsne en av de laterale klemmeskruene i henhold til illustrasjonen nedenfor.

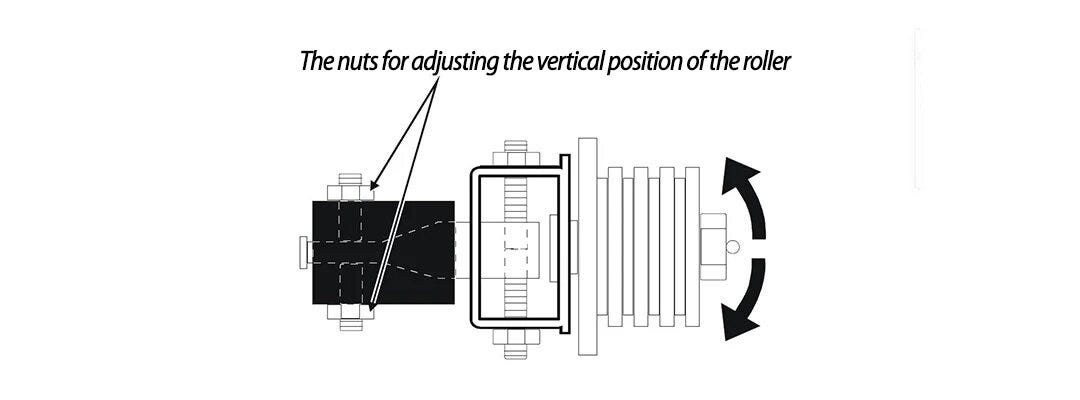

Mutterne for justering av rullens vertikale posisjon



  • Flytt saghodet fremover i skjæreretningen slik at verktøyets bakre del er over målepunktet, og gjenta målingen etter de ovennevnte instruksjonene.
  • Målingen på verktøyets bakre del må samsvare med de to forrige målingene. Hvis ikke, juster sagføringsposisjonen i henhold til illustrasjonen ovenfor.
  • Plasser "trick" ved siden av den andre føringsrullen og gjenta prosedyren ovenfor.
  • Etter justering, sjekk på nytt at bladavbøyningen i forhold til sagbenken er 6 mm. Start bladdriften, og etter at du har stoppet den, kontroller føringsjusteringen en gang til.


4.    Juster avstanden mellom føringsrullen og bladet:

  • Plasser bladføringen slik at flensen på føringsrullen er omtrent 1,5–3,0 mm fra bladets bakre kant.
  • Løsne en lateral og en øvre klemmeskrue for å oppnå riktig avstand mellom rulleflensen og bladet, som vist i illustrasjonen nedenfor.

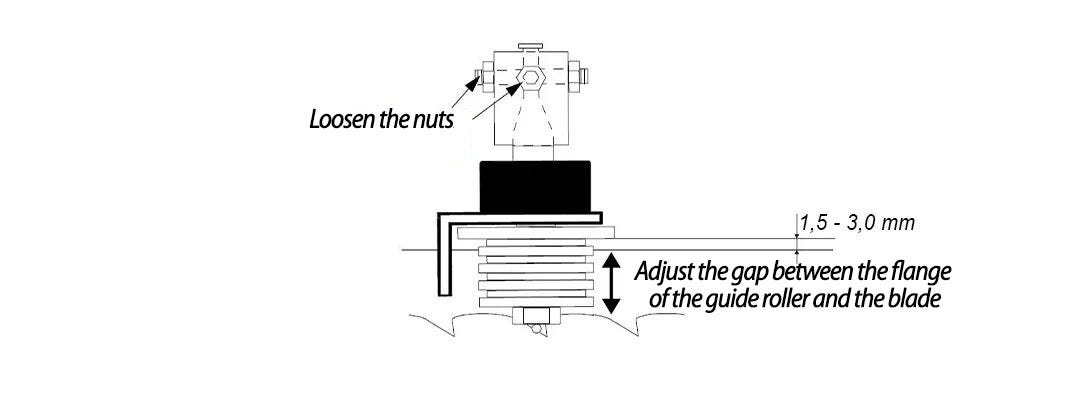

Løsne mutterne; Juster gapet mellom mutteren og bladet



  • Etter fullført justering, stram klemmeskruene og utfør samme justering på den andre bladføringsrullen.


5.    Juster bladførerne i horisontalplanet:

  • Flytt bladføringsarmen mot maskinen (slik at den er sentrert).
  • Plasser "trick" sentralt mot den fremre overflaten av føringsrullen, som vist i illustrasjonen nedenfor.

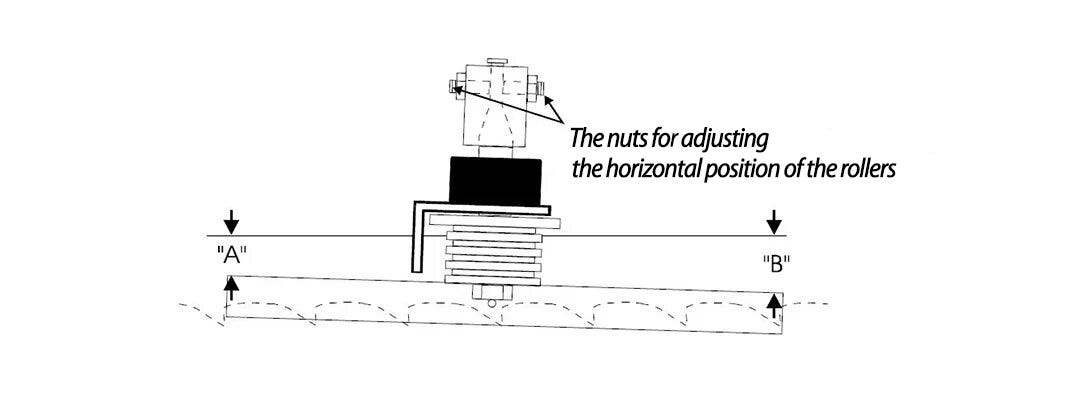

Mutterne for justering av rullenes horisontale posisjon



  • Mål avstanden fra bladets bakre kant til justeringsverktøyet (avstand B som vist i illustrasjonen).
  • Mål avstanden mellom bladets bakre kant og verktøyets andre ende (avstand A som vist i illustrasjonen).
  • Bladføringsrullen skal være parallell med bladet eller svakt vinklet i horisontalplanet, som vist i illustrasjonen. Hvis dette ikke er tilfelle, juster rullens horisontale innstilling ved hjelp av de laterale klemmeskruene på føringen.
  • Sjekk justeringen av den andre bladføringsrullen ved å gjenta trinnene beskrevet ovenfor.


Hvis ujevnheter i skjæringen vedvarer etter justering av bladførerne, skyldes problemet sannsynligvis selve bladet.

***
